今回からブースターの製作に入ります。
未だにコアファイターの作業ですが、実質バックパックなのでセーフということで……。
それではどうぞ↓。
・MGステイメンプロトスペックの進捗

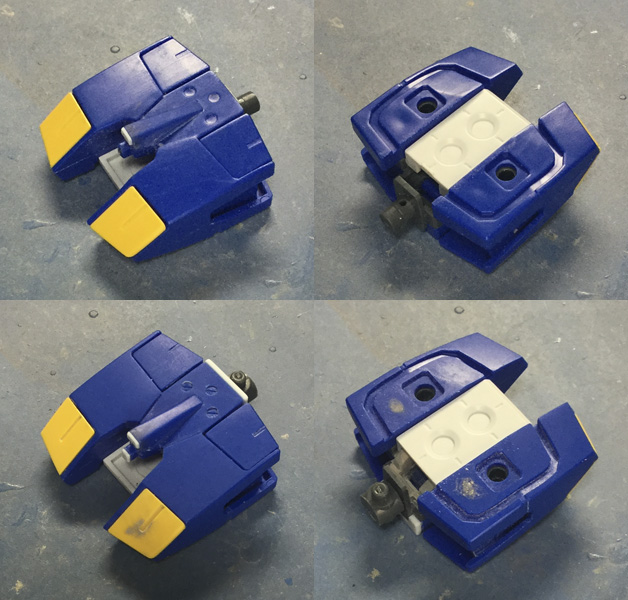

コアファイター胴部分
ほぼ、完成です。ほぼなのはエッジの処理を決めかねているからで、ブースターができてから全体のラインを見て決めようと思います。
わかりにくい変更点として、裏側の白いパーツ後部にある隙間にフレームっぽいディテールを入れました。ここは変形時に機首が入るのでこれ以上加工ができませんでした。

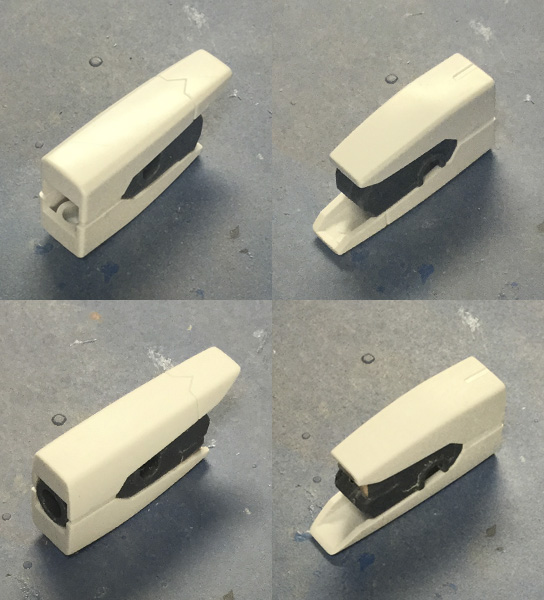

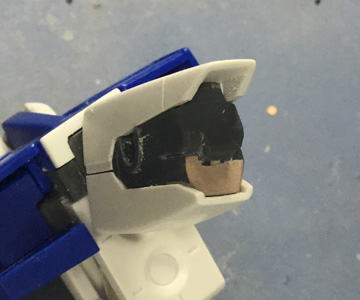

テール/ブースター基部完成
カウリングが角ばってたのでやすりをかけてエッジを丸め、上下に向かってすぼまるように形状を変更しました。後端の形状も変更しています。
内部メカパーツも形状を画稿に寄せています。

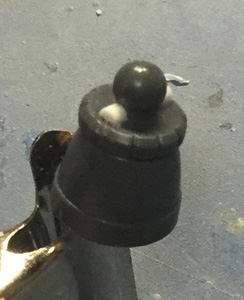

ノズル可動範囲指定
基部に半分に割った円柱パーツを貼り決まった方向にしか動かないようにしました。これでコアファイター時で言うと上下にしか動かないようにし、不意に変な方向に動かないようにします。

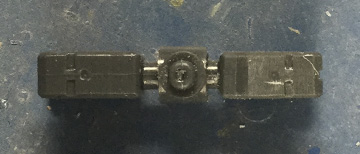

ブースターポッドジョイント
先端にディテールを入れました(が、次の加工であんまり見えなくなります)。

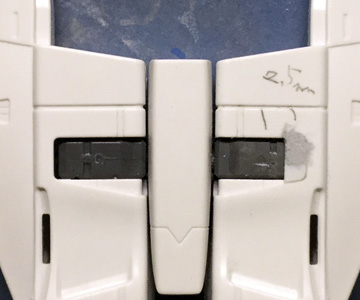

ジョイント部分隙間埋め
外に大きく引き出せるようになった関係上、MS時のポジションで隙間ができるようになったので、2.5mm幅に切り出した0.5mmプラ板を貼って切り欠きを狭くしました。元から段差があるのでコアファイター時に干渉することはありません。

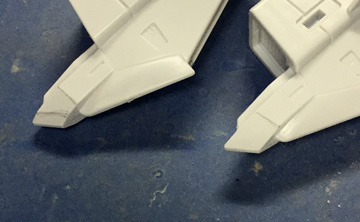

翼付け根形状変更
密度を上げるためのエッジのせいで形状がもっさりして重いので、中間のエッジを削り取ってシンプルな形状にしました。これでスピード感が出ます。
今日は以上です。
