今回でようやくフロントスカートが終了です。ほかでは下腿の作業が終わり足首周りの作業に入ります。
それではどうぞ↓。
・MGステイメンプロトスペックの進捗

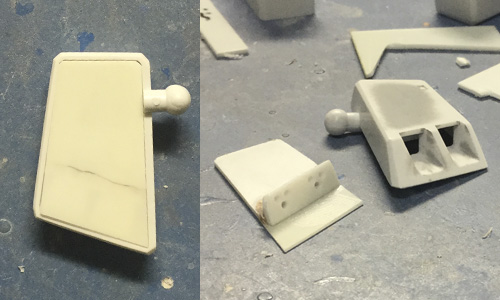

フロントスカート
ふたとスラスターディテールパーツを作って完成です。スラスターのディテールは取り回しを考慮してふたパーツに接着しています。

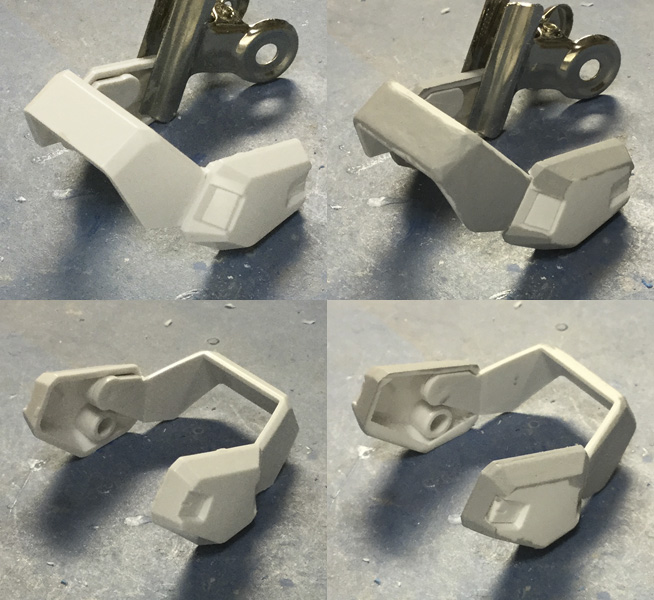

アンクルガード加工
まずバンダイエッジ分の厚みで正面パーツと側面パーツの関係性が画稿と違うので、正面パーツが側面パーツにめり込むように加工、
次に下部の角度が妙なので中央側の辺と平行になるように削り、

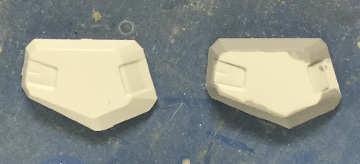

側面パーツの板ディテールの角度を画稿に合わせるように修正し、正面パーツ接続部が埋没して隠れるように細切りの0.5mmプラ板を内側外周部分に接着しました。

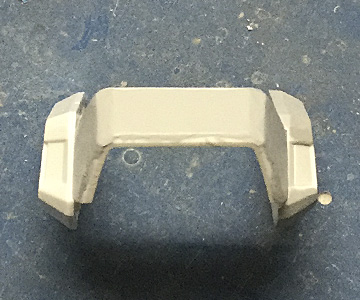

アンクルガード完成
ほぼ終わった状態です。正面パーツ上面のカドにあるc面が変な形なのでプラ材を貼って修正し、下部にC面を追加しています。側面パーツのバンダイエッジは例のごとく折込式で処理しようと思います。

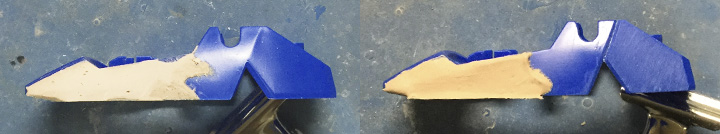

つま先ディテール
つま先のディテールを掘り込んで作りこみ、ついでに側面が盛大にヒケていたのでポリパテを盛りました。

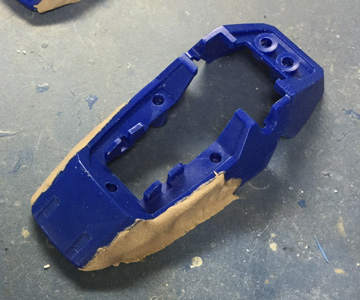

足首分割
設定では分かれているハズのつま先とかかとがパーツ構成の関係でくっついているので、分割線を掘り込んでさらにC面を追加して別パーツ感を強調しました。
今日は以上です。
