今回から新作の製作です。
今回は「メダロット」シリーズより「メタルビートル」を製作していきます。
メタビーじゃないのがポイントで、『初期型(アガタヒカルが持っていたヤツ)』をモチーフに造っていこうと思います。
それではどうぞ↓。
・メタルビートルの進捗

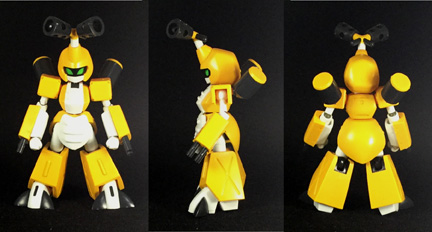

三面図
コトブキヤのキットをそのまま組み立てた状態です。このキットは最新のデザイン(とアニメ版)を参考に設計されており、初期型やボンボン読者の持つイメージと結構差があります。今回はそこを逐次直していくのがメインになっていきます。

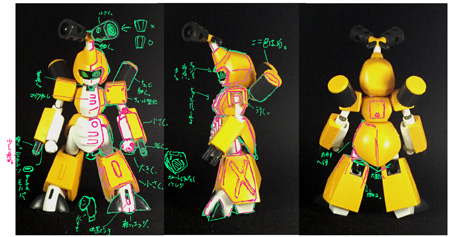

青図
初期の漫画やイラストを参考に、三面図に形状変更箇所を書き込んで仕様書を作ります。以降はこれを見ながらキットを弄っていきます。

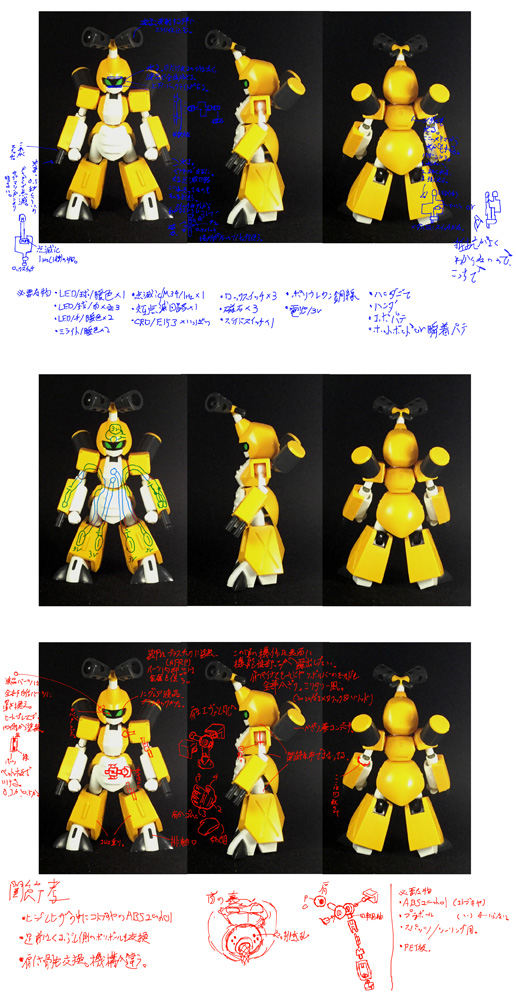

その他メモ
その他、製作に必要な情報を書き込んだ画像も適宜用意していきます。

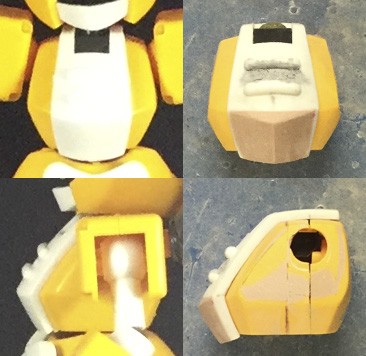

胴体
具体的な作業に入っていきます。胴体は前から見たアウトラインがイメージと違うので、側面を切り離してイメージ通りの幅に詰めてから再接着し、前面の白いパーツはパテを持って形状を変更しつつ上下に向かって窄まるように0.5mmほど端を切り離し、下端の下方向の出っ張りも抑え気味にしました。前面のスピーカー穴は初期型には無いので埋めます。
側方形状は合わせ目で後ろ側パーツの下部1mmほどクサビ状に削り背中の角度を変更、さらに前に出すぎているのでディテールに障らない部分で前後分割、1mmほど詰めて再接着しています。さらに前方側面のラインも出すぎているので傾斜がなめらかになるように黄色いパーツを削り、白いパーツは切れ目を入れて追随するように押さえつけてから瞬間接着剤で形状を固定しました。

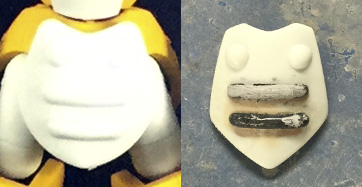

エプロン(？)
大きすぎるので輪郭部分を切り取って小型化しました。リブもサイズと位置を変更したかったので削り取り、太さが2.5mm部分のキットのランナーで作り直しました。
今日は以上です。
