五日ぶりの更新です。今回で腕部を終わらせたかったんですが、作業量が多くて無理でした。
というわけで今回はヒジ周りと篭手(前半分)の作業です。
それではどうぞ↓。
・HGUCペイルライダー(陸戦重装備仕様)の進捗
ヒジストッパー
ヒジの可動域が狭くなり前腕との干渉が生まれたので、ストッパーを設けてぶつからない様にしました。

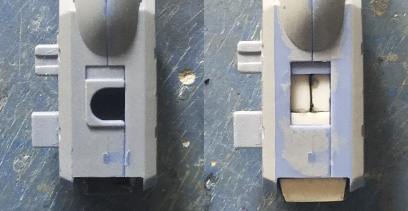

前腕ラックディテールアップ
前腕にあるラックは今回構造上使えないので、潰してディテールアップしました。中にポリ部品も入ってないですしね。

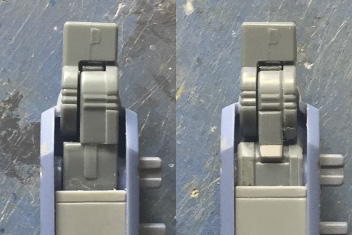

ヒジ関節ディテールアップ
設定の形状に似るよう頑張って弄りました。ついでに変な位置にある可動部の形状が浮かない様にもしています。
単体で見るとこんな感じです。パッと見関節が増えて見えますね。
ヒジ当て基部彫り込み
一体化している部分に彫り込みを入れてパーツ構成を明示しました。

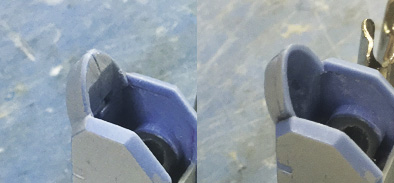

ヒジ当て作業前後比較
C面分薄くし、中をくり抜いてフチを薄くしました。表面にあるスジ彫りは、考えても意味が浮かばなかったので埋めました。これで前腕の作業は終了です。

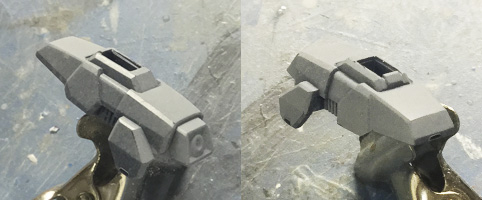

篭手プレビュー
かっこよくてディテールも良いんですが、1パーツ構成で再現度が低いので、そこを直していきます。
篭手分割
脚部の時と同じく作業をやり易くするために前後で分割します。ついでに塗り分けも楽になりますね。いい感じにダボが前後に一つずつあるので固定は問題無しです。
篭手前方側面角度変更
抜きに備えて削がれている側面を0.3mmプラ板を貼って復帰、プラ板のフチめがけて削って角度を少し急にしました。これで先端部分と角度が揃います。
篭手前方フチ延長
先端パーツを包み込むためにプラ材で1.5mm先端を延長しました。

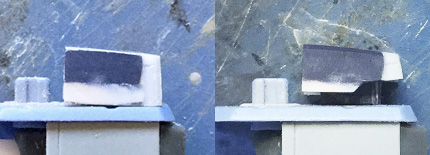

篭手前方アウトライン形成
設定に合わせて形状を変更しました。四つ同形状を作るため、プラ板でテンプレートを作って作業しています。

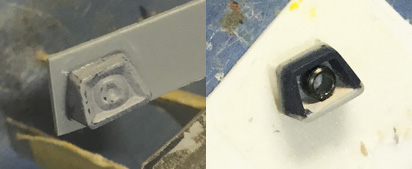

篭手先端造形
先端は0.5mmプラ板で底を作ってから下面ごと刳り抜き、改めて0.5mmプラ板で下面を作って大型化しました。下面のスロープはパテで作ります。後部には固定用の爪をプラ材で作っています。
銃口にはハイキューパーツのメタルパーツを使用しています。色も黒くて良い感じなので、塗装せずこのまま使おうかと思っています。
篭手前方内部パーツ
隙間からチラ見えするメカ部分はプラ板とポリパテで作りました。ダボ受けを避けた形状ですが、底に敷いてあるプラ板は避けずに下敷きになり篭手を0.5mm底上げします。これで下面に0.5mmプラ板を貼った先端パーツが干渉しなくなります。

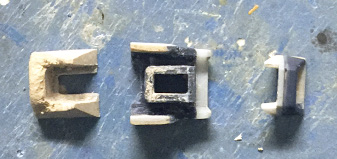

篭手前方パーツ固定方法
篭手前方パーツの固定は中央のダボ受けを挟む形で行います。先端パーツの爪はちょっと弱々しいですが、接着時に有ると無いとじゃ強度が全然変わってくるので侮れません。有ると仮組みもやり易いですしね。
今日は以上です。
